本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油火力发无刷电汽轮发电装置供低压配电箱的功能： 1、合理安排的左右能量。 2、不便对电路系统的升降进行操作。 3、有较高的安全管理防范级别，能形象化的现示集成运放的导通情况。

项目名称：656KW柴油机并网发三相电工作机组单机配电箱主要元件明细清单
电气安装箱大部分部件菜单
号码	称谓	技术参数规格参数	院校	人数	厂家代理商
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	生产发减速热泵机组把握器	HGM6110	只	1	众智
3	发电厂机发动机转速把握器	C2002	只	1	孚创
4	整流外接电源输出模块	DC24V	只	1	众智
5	中小型中间的继电热器	HH54P    DC24V	只	2	正泰
6	中型里头继电热器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

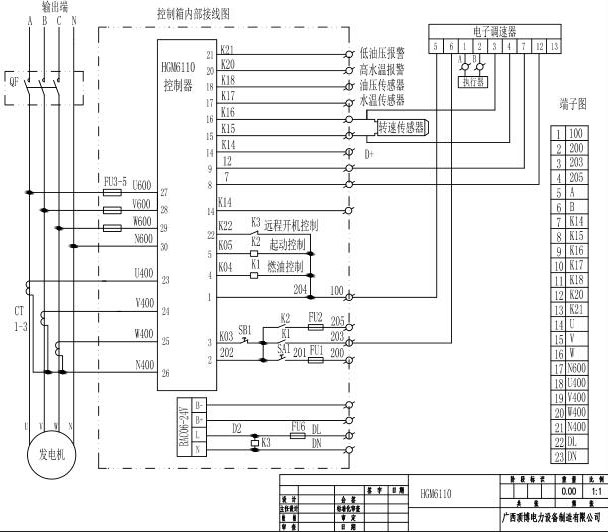

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.akguliv.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
